آلة اللف ذات 4 أسطوانات: مقدمة شاملة

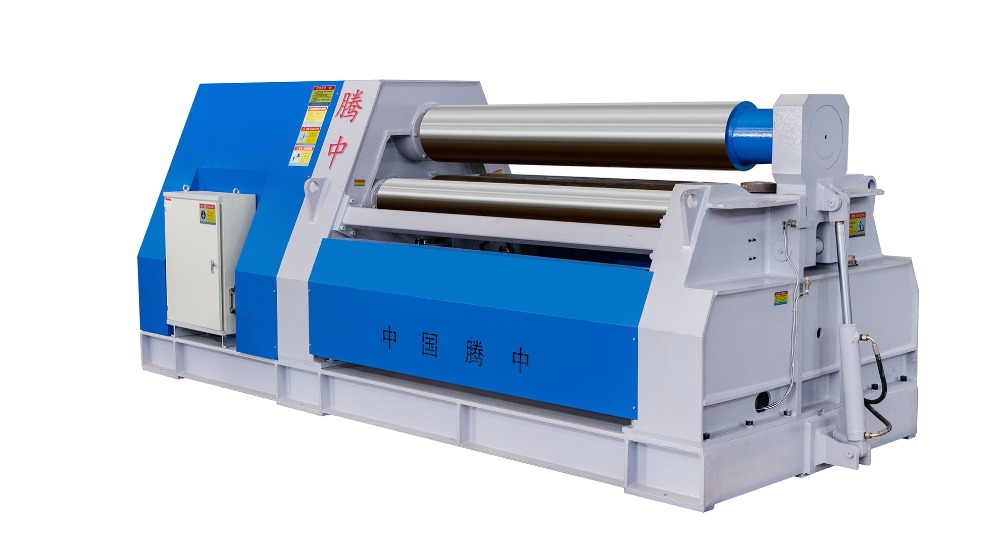

أ ماكينة لف 4 رول ، والمعروفة أيضًا باسم آلة ثني الألواح ذات الأربع لفات، هي أداة صناعية متخصصة مصممة لثني أو لف الألواح المعدنية إلى أشكال مختلفة، بشكل أساسي أشكال أسطوانية أو مخروطية. وهي تعمل على المبادئ الأساسية لتشوه المواد والتلاعب الميكانيكي، مما يجعلها أصلاً لا غنى عنه في العديد من عمليات التصنيع والتصنيع.

هيكل

تتكون آلة اللف بأربع لفات بشكل أساسي من الأجزاء الرئيسية التالية:

أسطوانة تحديد المواقع الهيدروليكية: مسؤولة عن التحكم الدقيق في حركة وموضع بعض المكونات، مما يضمن إجراء تعديلات دقيقة أثناء عملية التدحرج.​

لوحة التحكم: تعمل كواجهة للمشغل، مما يسمح بإدخال المعلمات مثل سمك اللوحة، والعرض، ونصف قطر الانحناء المطلوب. كما أنه يراقب ويتحكم في التشغيل العام للآلة

اللفة العلوية: في معظم الحالات، تكون اللفة العلوية هي لفة المحرك الرئيسية. إنه يوفر القوة الأساسية لدفع اللوحة المعدنية عبر الماكينة. في بعض النماذج، يظل ثابتًا في موضعه، بينما في نماذج أخرى، يمكن تعديله رأسيًا أو أفقيًا لعمليات ثني أكثر تعقيدًا.​

اللفات الجانبية: هاتان اللفاتان الأصغر حجمًا الموجودتان على جانبي الماكينة. إنها تلعب دورًا حاسمًا في تطبيق الضغط الجانبي على اللوحة، مما يتيح إنشاء أشكال منحنية. يمكن تعديل ارتفاع البكرات الجانبية وموضعها للتحكم في انحناء اللوحة الملفوفة

اللفة السفلية: تدعم البكرتان السفليتان الأكبر حجمًا وزن اللوحة المعدنية وتعملان جنبًا إلى جنب مع اللفة العلوية لدفع اللوحة عبر الماكينة. كما أنها تساهم في المحاذاة الأولية للوحة قبل بدء عملية الثني

إطار الآلة: يوفر الإطار القوي الدعم الهيكلي لجميع مكونات آلة اللف ذات الأربع لفات. وعادة ما تكون مصنوعة من الفولاذ عالي القوة لتحمل القوى المتولدة أثناء عملية الدرفلة

مبدأ العمل

التحضير: قبل البدء في عملية الدرفلة، يجب على مشغل الآلة التأكد من أن اللوحة المعدنية نظيفة وخالية من أي حطام أو ملوثات يمكن أن تؤثر على جودة الثني. يتم بعد ذلك محاذاة اللوحة بشكل صحيح ووضعها بين اللفات السفلية والعلوية. يقوم المشغل أيضًا بضبط معلمات الماكينة، مثل سمك اللوحة وعرضها ونصف قطر الانحناء المرغوب، وفقًا لمواصفات المنتج النهائي.​

الوضعية الأولية: يتم تعديل اللفات السفلية للآلة لدعم وزن اللوحة بالتساوي. يعد هذا الدعم الأولي أمرًا بالغ الأهمية لضمان تحرك اللوحة بسلاسة عبر الماكينة أثناء عملية التدحرج. يتم رفع اللفات العلوية إلى موضعها العلوي، مما يخلق فجوة كبيرة بما يكفي للسماح بإدخال اللوحة المعدنية بسهولة.

الإدخال: يتم إدخال اللوحة المعدنية بعناية بين اللفات السفلية والعلوية من خلال فجوة دخول الماكينة. يجب على المشغل أن يولي عناية كبيرة للتأكد من أن اللوحة في المنتصف ومحاذاتها تمامًا مع اللفات. أي اختلال في هذه المرحلة يمكن أن يؤدي إلى انحناءات غير متساوية أو عيوب في المنتج النهائي

أdjustment: Once the plate is in position, the operator adjusts the positions of the bottom and top rolls to match the desired bending radius and curvature. This adjustment is a critical step in achieving the correct bend radius without causing excessive strain or deformation on the plate. Precise adjustments are often made using the control panel, which allows for fine - tuning of the roll positions.​

الانحناء: مع ضبط اللفات بشكل صحيح، يتم تشغيل الأنظمة الهيدروليكية أو الميكانيكية للآلة. تبدأ اللفات السفلية بالدوران، مما يدفع اللوحة إلى الأمام. في نفس الوقت، تقوم اللفات العلوية بالضغط للأسفل على اللوحة. عندما تتحرك اللوحة خلال اللفات، فإنها تتعرض لتشوه بلاستيكي، وتنحني تدريجيًا حول اللفات السفلية لتأخذ الشكل المنحني المطلوب.​

الانحناء التدريجي: في كثير من الحالات، لا تكتمل عملية الثني في تمريرة واحدة. مع استمرار اللوحة في التحرك عبر اللفات، قد يحتاج المشغل إلى إجراء المزيد من التعديلات على مواضع اللفات العلوية والسفلية لتحقيق الانحناء والشكل الدقيق المطلوب. يساعد أسلوب الثني التدريجي هذا، والذي غالبًا ما يتضمن تمريرات متعددة، على ضمان الدقة وتقليل الضغط على اللوحة، مما يؤدي إلى منتج نهائي عالي الجودة.​

الخروج والإزالة: بمجرد مرور اللوحة عبر جميع اللفات وتحقيق الشكل المطلوب، فإنها تخرج من الماكينة من الطرف الآخر. يقوم المشغل بإزالة اللوحة المنحنية بعناية من الآلة، وتكتمل عملية التدحرج. تصبح اللوحة التي تمت إزالتها جاهزة بعد ذلك لمزيد من المعالجة أو التجميع، اعتمادًا على متطلبات التصنيع المحددة.​

إجراءات التشغيل

إعداد الآلة: قبل استخدام آلة اللف ذات الأربع أسطوانات، من الضروري التأكد من تجميع الآلة ومعايرتها بشكل صحيح. يتضمن ذلك فحص الأنظمة الهيدروليكية أو الميكانيكية بحثًا عن أي تسربات أو أعطال أو علامات تآكل. وينبغي أيضًا فحص آليات السلامة، مثل أزرار التوقف في حالات الطوارئ والحواجز، للتأكد من أنها تعمل بشكل جيد. بالإضافة إلى ذلك، يجب التحقق من محاذاة اللفائف لضمان نتائج ثني دقيقة

تحضير اللوحة: يجب تنظيف اللوحة المعدنية المراد دحرجتها جيدًا لإزالة أي أوساخ أو صدأ أو ملوثات أخرى. وينبغي أيضًا التحقق من الحجم المناسب وأي عيوب محتملة. يتم بعد ذلك وضع اللوحة بشكل صحيح للثني، مع الأخذ في الاعتبار الاتجاه المطلوب والمحاذاة مع لفات الآلة.​

ضبط اللفة: بناءً على نصف قطر الانحناء والانحناء المطلوب، يقوم المشغل بضبط مواضع البكرات السفلية والعلوية. قد يتضمن هذا التعديل استخدام عناصر التحكم اليدوية أو الاعتماد على النظام الذي يتم التحكم فيه بواسطة الكمبيوتر الخاص بالجهاز. يجب على المشغل الرجوع إلى دليل الماكينة أو إرشاداتها للتعرف على إجراءات الضبط المحددة، حيث قد تكون للنماذج المختلفة آليات ضبط مختلفة قليلاً.​

إدخال اللوحة: يتم إدخال اللوحة بعناية في فجوة دخول الماكينة، مما يضمن تمركزها ومحاذاتها كما هو موضح في قسم مبدأ العمل. يمكن أن يؤدي أي اختلال في هذه المرحلة إلى انحناء غير متساوٍ أو مشكلات أخرى تتعلق بالجودة

عملية الثني: يتم تفعيل الأنظمة الهيدروليكية أو الميكانيكية للآلة لبدء عملية الثني. يقوم المشغل بمراقبة تقدم الثني عن كثب، ومراقبة اللوحة أثناء تحركها عبر اللفات. خلال هذه العملية، قد يكون من الضروري إجراء تعديلات على مواضع اللف لتحقيق الانحناء المطلوب

الانحناء التدريجي: إذا كانت هناك حاجة إلى تمريرات متعددة لتحقيق الشكل المطلوب، يقوم المشغل بتنفيذ هذه التمريرات، مع ضبط مواضع اللفات بين كل تمريرة. يسمح هذا النهج خطوة بخطوة بعملية ثني أكثر دقة وتحكمًا

الخروج والإزالة: بعد ثني اللوحة إلى الشكل المطلوب، يُسمح لها بالخروج من الآلة. يقوم المشغل بإزالة اللوحة المنحنية بعناية ويفحصها بحثًا عن أي علامات عيوب، مثل الانحناءات غير المستوية أو الشقوق أو العيوب الأخرى. إذا لزم الأمر، يمكن إخضاع اللوحة لمزيد من المعالجة أو إعادة دحرجتها لتصحيح أي مشاكل

صيانة الماكينة: بعد اكتمال عملية الثني، تعد الصيانة الروتينية للماكينة أمرًا ضروريًا. يتضمن ذلك تنظيف الماكينة لإزالة أي نشارة معدنية أو حطام قد يكون تراكم أثناء عملية الدرفلة. يجب تشحيم الأجزاء المتحركة، مثل اللفات والأسطوانات الهيدروليكية، لتقليل الاحتكاك والتآكل. يجب معالجة أي علامات تآكل أو تلف، مثل المحامل البالية أو الخراطيم الهيدروليكية المتسربة، على الفور لضمان استمرار العمل السليم للآلة.​

أdvantages​

تقليل الدرفلة المسبقة: في ماكينة الدرفلة ذات الأربع أسطوانات، يتم ضغط المادة بين اللفاتين المركزيتين، مما يقلل بشكل كبير من الحاجة إلى الدرفلة المسبقة على نطاق واسع. وهذا لا يوفر الوقت فحسب، بل يعمل أيضًا على تحسين الكفاءة الإجمالية لعملية الدرفلة

العمل بتمريرة واحدة: العديد من آلات الدرفلة ذات الأربع أسطوانات قادرة على إجراء عمليات متعددة، بما في ذلك التربيع، والدرفلة المسبقة، والدرفلة، والإغلاق، وكل ذلك في مسار واحد. تعمل هذه العملية المبسطة على تبسيط سير عمل التصنيع وزيادة الإنتاجية

تغذية اللوحة الأفقية: بفضل دعم الأسطوانة السفلية واللفة الجانبية، يمكن تغذية اللوحة داخل الآلة أفقيًا. تعد طريقة التغذية الأفقية هذه أكثر ملاءمة واستقرارًا، خاصة بالنسبة للأطباق الأكبر حجمًا والأثقل

تربيع اللوحة: يسمح موضع اللفة الجانبية بتربيع اللوحة بسهولة. وهذا يضمن محاذاة اللوحة بشكل صحيح قبل بدء عملية اللف، مما يؤدي إلى نتائج ثني أكثر دقة وثباتًا

تقليل متطلبات مساحة الماكينة: نظرًا لأنه يمكن إجراء عملية التربيع والدحرجة في كثير من الأحيان في خطوة واحدة، يتم تقليل المساحة المطلوبة حول الماكينة. وهذا مفيد بشكل خاص في مرافق التصنيع حيث قد تكون المساحة محدودة

الدقة والاستدارة العالية: يمكن لآلات الدرفلة ذات الأربع أسطوانات، خاصة تلك التي تتمتع بأنظمة تحكم متقدمة، تحقيق مستويات عالية من الدقة والاستدارة في المنتجات المدرفلة. وهذا يجعلها مثالية للتطبيقات التي تتطلب تفاوتات مشددة، كما هو الحال في صناعات الطيران والسيارات

تعدد الاستخدامات: يمكن لهذه الماكينات التعامل مع مجموعة واسعة من سماكات الألواح وعروضها وموادها، مما يجعلها متعددة الاستخدامات إلى حد كبير. ويمكن استخدامها للف أشكال مختلفة، بما في ذلك الأسطوانات والأقماع والأقواس، لتلبية الاحتياجات المتنوعة لعمليات التصنيع المختلفة.​

أutomatic Features: Some modern four - roll rolling machines are equipped with automatic alignment and clamping functions. These features ensure that the plate remains in place during the rolling process, preventing it from sliding or running off, which further improves the quality of the finished product.​

ميزات السلامة: تم تصميم العديد من آلات الدرفلة ذات الأربع أسطوانات بميزات أمان مثل وظائف الحماية من الحمل الزائد والحماية الهيدروليكية. تساعد هذه الميزات على حماية الماكينة من التلف الناتج عن الأحمال الزائدة وأيضًا حماية المشغل من الحوادث المحتملة

قطر البكرة الصغيرة: آلات الثني ذات الأربع لفات قادرة على لف الأسطوانات بأقطار صغيرة نسبيًا. وفي بعض الحالات، يمكنهم لف أسطوانات يقل قطرها عن 1.1 مرة عن الأسطوانة العلوية، مما يوفر مرونة أكبر في تصنيع المكونات ذات القطر الصغير.​

أpplications​

تجد آلة اللف ذات الأربع أسطوانات تطبيقات واسعة النطاق في مجموعة واسعة من الصناعات:

صناعة أوعية الضغط: في إنتاج أوعية الضغط مثل الغلايات وخزانات التخزين، تستخدم آلات الدرفلة رباعية الأسطوانات لتشكيل المقاطع الأسطوانية والمخروطية للأوعية. إن الدقة العالية والقدرة على التعامل مع الألواح السميكة تجعلها مناسبة تمامًا لهذا التطبيق المهم

تصنيع الهياكل الفولاذية: لتصنيع الهياكل الفولاذية، مثل تلك المستخدمة في المباني والجسور والمنشآت الصناعية، يتم استخدام آلات الدرفلة ذات الأربع لفات لثني وتشكيل الألواح الفولاذية إلى مكونات مختلفة. إن تعدد استخدامات هذه الآلات يسمح بإنشاء الأشكال المعقدة المطلوبة في الهياكل الفولاذية الحديثة

أutomotive Industry: In the automotive sector, four - roll rolling machines are used to manufacture parts such as exhaust pipes, fuel tanks, and body panels. The ability to achieve high precision and consistent quality is crucial in automotive manufacturing.​

أerospace and Aviation: The aerospace and aviation industries require components with extremely tight tolerances. Four - roll rolling machines are used to produce parts such as aircraft fuselage sections, engine components, and wing structures. The high - precision capabilities of these machines are essential for meeting the stringent quality requirements of the aerospace industry.​

النقل بالسكك الحديدية: في صناعة القطارات وعربات مترو الأنفاق، يتم استخدام آلات الدرفلة ذات الأربع لفات لتشكيل هياكل الجسم والمكونات الهيكلية الأخرى. إن القدرة على التعامل مع الإنتاج على نطاق واسع والحفاظ على الجودة العالية أمر مهم في هذه الصناعة

تصنيع المصاعد: لإنتاج عربات وأعمدة المصاعد، يتم استخدام آلات درفلة رباعية الأسطوانات لثني وتشكيل الألواح المعدنية. تضمن قدرات الانحناء الدقيقة توافقًا مناسبًا وتشغيلًا سلسًا لمكونات المصعد

هندسة الجسور: في بناء الجسور، يتم استخدام آلات الدرفلة ذات الأربع لفات لتصنيع المكونات المنحنية والمدببة لهيكل الجسر. تعد القدرة على العمل مع ألواح كبيرة الحجم وتحقيق الانحناءات الدقيقة أمرًا حيويًا لضمان السلامة الهيكلية للجسر

الملاعب والتصميم المعماري: في بناء الملاعب وغيرها من الهياكل المعمارية الفريدة، يتم استخدام آلات الدرفلة ذات الأربع لفات لإنشاء العناصر المعدنية المنحنية والشكلية التي تعطي هذه المباني شكلها المميز. إن تعدد استخدامات الآلات يسمح للمهندسين المعماريين بتحقيق تصميماتهم الإبداعية

التصنيع العام: تستخدم آلات الدرفلة رباعية الأسطوانات أيضًا على نطاق واسع في عمليات التصنيع العامة، مثل إنتاج الأثاث المعدني، والمعدات الصناعية، والآلات الزراعية. ويمكن استخدامها لإنشاء مجموعة متنوعة من المكونات المنحنية والشكلية لهذه المنتجات

في الختام، فإن آلة اللف ذات 4 أسطوانات هي أداة صناعية متعددة الاستخدامات وفعالة للغاية والتي تلعب دورًا حاسمًا في العديد من عمليات التصنيع والتصنيع. إن هيكلها الفريد ومبدأ عملها ومزاياها يجعلها أحد الأصول الأساسية في الصناعات التي تتطلب الدقة والكفاءة والتنوع.
