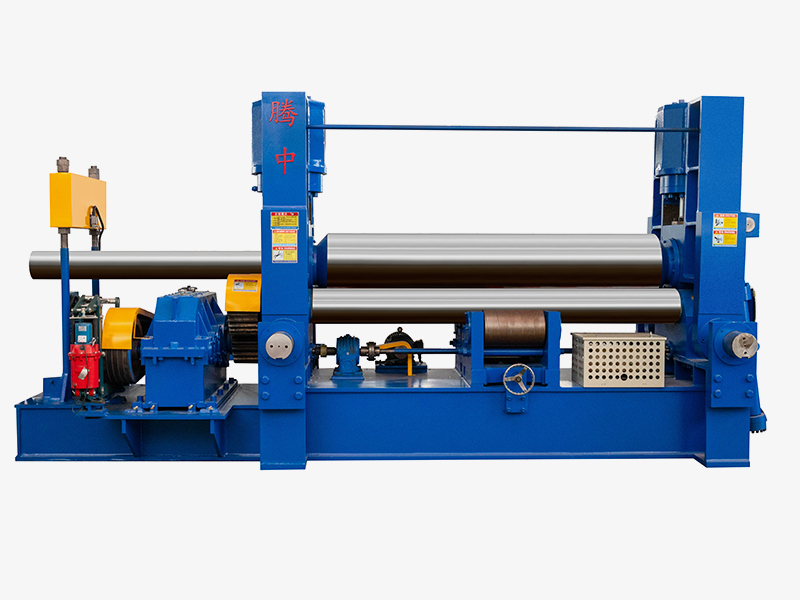

آلة لف الألواح الهيدروليكية ذات 3 أسطوانات

جهاز تركيب الأسطوانة

يتكون جهاز الأسطوانة العلوية من الأسطوانة العلوية، وأسطوانة الزيت الرئيسية، ومقعد محمل الأسطوانة العلوي، ومحمل محاذاة الصف المزدوج.
توفر أسطوانتين رئيسيتين الضغط المطلوب للف الصفيحة، وضغط العمل للأسطوانة الرئيسية هو 19.5MPa.
محمل محاذاة الصف المزدوج يستخدم محمل أسطواني محاذاة منخفض السرعة وشديد التحمل.
اللفة العلوية على شكل أسطوانة، والتي يتم استخدامها للتعويض عن انحراف التشوه في اللفة العلوية.
اللفة العلوية مصنوعة من 42CrMo، والتي تم تلطيفها بعد المعالجة الخشنة، HB260-300؛ بعد الانتهاء، التبريد بالتردد المتوسط ​​HRC45-50.

الأسطوانة السفلية وجهاز التحرك الأفقي

يتكون جهاز الأسطوانة السفلية من بكرة سفلية، ومقعد محمل أسطواني سفلي، ومحمل انزلاقي سفلي، وترس إدخال الأسطوانة السفلية، وما إلى ذلك.
يوفر جهاز اللفة السفلية عزم دوران إيجابي وسالب لصفائح الملف. من خلال ترس إخراج المحرك الرئيسي وترس إدخال الأسطوانة السفلية، يتم نقل عزم الدوران.
الأسطوانة السفلية مصنوعة من الفولاذ 45#، المقسى والمعالج، ويتم تقوية سطح جسم الأسطوانة ميكانيكيًا.
المحمل المنزلق للأسطوانة السفلية مصنوع من مادة مركبة ذاتية التشحيم SF-1.
يتم تشغيل جهاز النقل الأفقي بواسطة محرك متحرك أفقي ويدفع مكونات الإطار واللفة العلوية للتحرك أفقيًا من خلال آلية النقل الدودي وآلية النقل الحلزوني لتحقيق الانحناء المسبق لقطعة العمل واللف غير المتماثل.

الأسطوانة السفلية وجهاز التحرك الأفقي

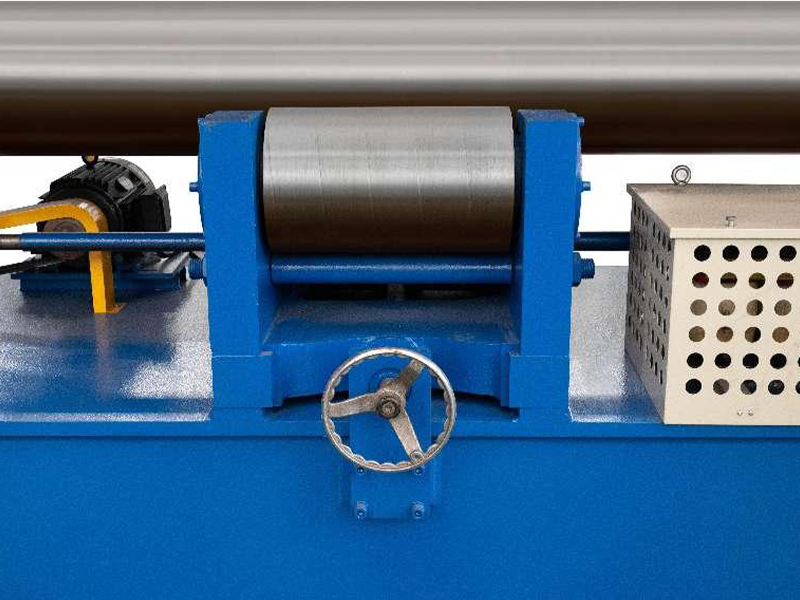

يتكون الجهاز الخامل من مجموعة خاملة وآلية إسفينية مائلة وآلية حلزونية.
يقوم لولب الضبط بتحريك مجموعتي الإسفين المائلتين بالقرب من أو منفصلتين، وبالتالي رفع أو خفض مجموعة وحدة التباطؤ.
الأسطوانة مصنوعة من الفولاذ 45، معالجة مقسى، والصلابة أقل من الأسطوانة السفلية.

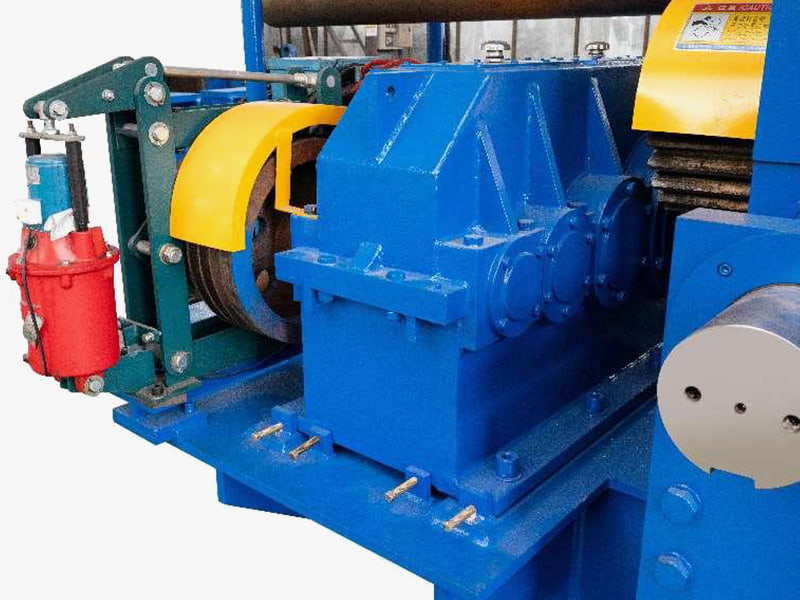

نظام القيادة الرئيسي

يتكون نظام القيادة الرئيسي من المحرك الرئيسي، المخفض، تروس الإخراج، إلخ.
يمكن للنظام أن يدور بشكل إيجابي وسلبي لتوفير قوة العمل، ونقل عزم الدوران إلى الأسطوانة السفلية من خلال المخفض الرئيسي، وترس الخرج، وترس اللف السفلي، بحيث تدور اللفة السفلية، وتعتمد على الاحتكاك لدفع تغذية اللوحة لإكمالها العمل المتعرج.

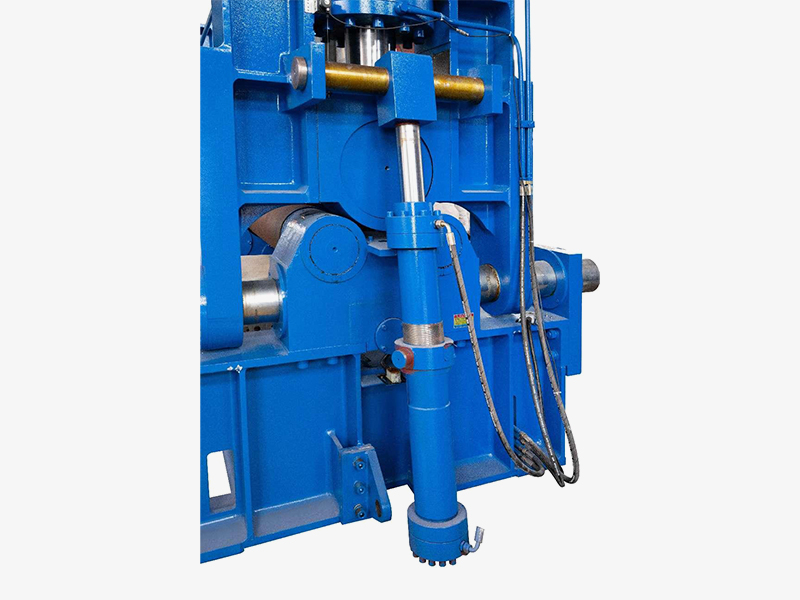

جهاز البقشيش

يتكون جهاز القلب من عمود دبوس، وكبش، وأسطوانة هيدروليكية قلب، ودعامة، وما إلى ذلك.
تعمل الأسطوانة الهيدروليكية القلبية على دفع إطار القلب للانقلاب أو إعادة الضبط. عندما يكون الإطار مقلوبًا، يكون من السهل إزالة المنتج على طول الطرف.

◆ جهاز التوازن: يتكون جهاز الموازنة من قضيبين سحب وعارضة موازنة.
بعد قلب الإطار الجانبي المائل، يقوم جهاز الموازنة بالضغط على ذيل اللفة العلوية للحفاظ على توازن اللفة العلوية.

◆ رف: إطار ثابت ومقلوب لأجزاء اللحام، بعد شيخوخة اهتزاز اللحام لإزالة معالجة الإجهاد. يتم استخدام الإطار لتركيب الأسطوانة الهيدروليكية وتحريك مكونات اللفة العلوية أفقيًا.

◆ لوحة القاعدة: الهيكل عبارة عن هيكل صندوقي ملحوم، وهو معالجة التلدين. تستخدم لتثبيت المكونات.

النظام الهيدروليكي

يتكون النظام الهيدروليكي من مضخة تروس، مجموعة صمامات، أجزاء توصيل السوائل، الأجزاء المساعدة الهيدروليكية، إلخ.
سلسلة صمامات تراكب اختيار الصمام الهيدروليكي، خط الأنابيب ليس بسيطًا فحسب، بل سهل الصيانة والتصحيح.
يتكون النظام من ثلاث دوائر، دائرة حماية الضغط الزائد وتنظيم الضغط، دائرة التزامن، ودائرة السرعة.
تنظم دائرة تنظيم الضغط ضغط العمل للنظام من خلال صمام التنفيس الرئيسي. ضغط العمل للنظام هو 19.5MPa.
تقوم حلقة التزامن بمزامنة صعود وهبوط اللفة العلوية من خلال صمام خنق التحويل، ويتم ضبط صمام الخانق لأعلى ولأسفل؛ الكشف عن القاعدة المغناطيسية، دقة تحديد المواقع المتزامنة للأسطوانة العلوية تبلغ ± 0.15 مم.
تتحكم حلقة السرعة في إمالة الإطار الجانبي المائل وإعادة ضبطه وتضبط سرعة خنق الحلقة من خلال صمام الخانق.

◆ حماية مختلفة: يتم حماية صعود وهبوط اللفة العلوية على التوالي بواسطة صمام التنفيس باعتباره حد الضغط.

نظام التحكم الكهربائي

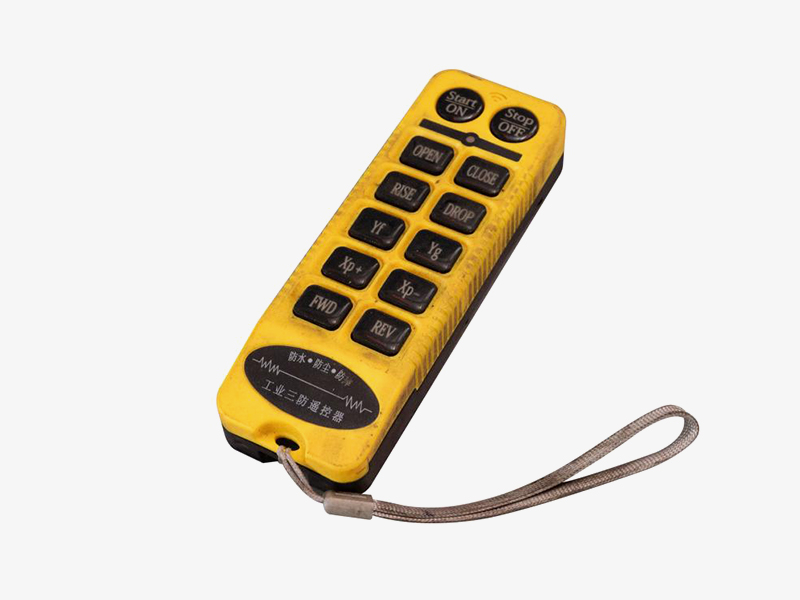

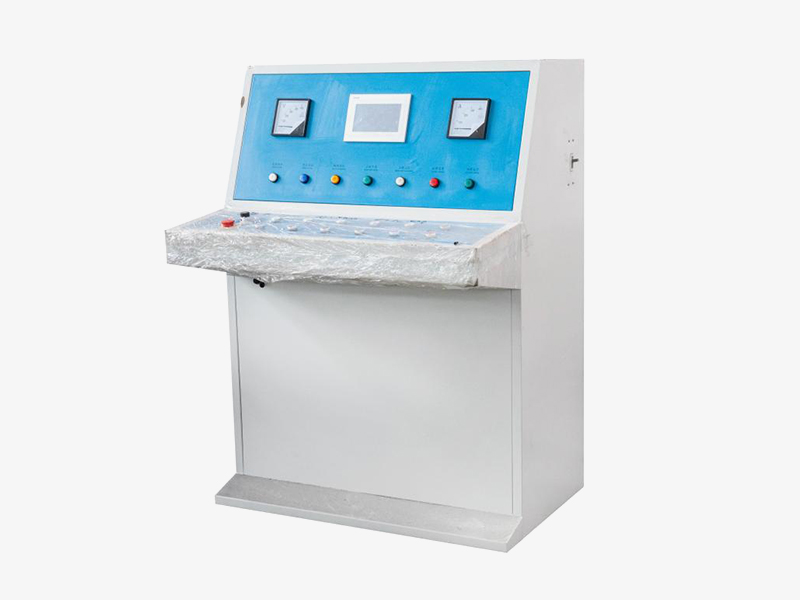

يتكون نظام التحكم الكهربائي من خزانة تحكم كهربائية، طاولة تشغيل، وصندوق أزرار محمول باليد.
المؤشرات الفنية الرئيسية للنظام:
جهد تشغيل النظام هو 380 فولت/50 هرتز.
درجة الحرارة المحيطة هي -5 درجة إلى 45 درجة.
تعتمد دائرة التحكم نظام التحكم القابل للبرمجة PLC، وعدد أقل من المرحلات، والتشغيل الموثوق، والعمر الطويل.
تم تجهيز خزانة التحكم بجميع الأزرار والمؤشرات لإكمال عملية اللف بأكملها، والتي يمكنها التحكم في حالة العمل وتشغيل الآلة بأكملها. يوفر صندوق الزر المحمول الراحة للتحكم في العمليات الرئيسية في عملية التدفق.

نظام التحكم العددي

يتمتع نظام CNC بوظائف المراقبة في الوقت الحقيقي، والتحكم في المكان، والذاكرة الكهربائية القصيرة في عملية التدحرج.
المراقبة في الوقت الحقيقي: تعرض شاشة اللمس الإزاحة Y لأعلى ولأسفل الأسطوانة الرئيسية للفة العلوية والحركة الأفقية X لللفة العلوية في أي وقت.
وظيفة التحكم في المكان: يمكن لمفاتيح الأرقام والوظائف الموجودة على شاشة اللمس ضبط معلمات العملية، والتي يمكنها تحقيق التحكم في المكان في اللفة العلوية لأعلى ولأسفل والحركة الأفقية.

آلة لف الألواح العالمية بالأسطوانة العلوية

تعتمد الآلة أسطوانة علوية على شكل أسطوانة وأسطوانة سفلية ذات قطر أصغر، والجزء السفلي من الأسطوانة السفلية مدعوم بأسطوانة يمكن تعديلها لأعلى ولأسفل.
عندما يتم لف قطعة العمل، يمكن تعديل ارتفاع الأسطوانة وفقًا للحاجة، ويمكن الحصول على توحيد عرض المفصل الطولي للمنتج بدقة عالية.

◆ تنظيم الصفائح السميكة المتداول: عند دحرجة لوح سميك، ترتفع الأسطوانة وتعطي ضغطًا عكسيًا للأسطوانة السفلية لتوليد انحراف عكسي للتعويض عن الانحراف المفرط للأسطوانة العلوية، لتحقيق نصف قطر انحناء مماثل بين منتصف وطرفي المنتج و تقليل خطأ التوحيد في عرض المفصل الطولي للمنتج.

◆ تنظيم الصفائح المدرفلة: عند لف الورقة، تنخفض الأسطوانة، بحيث يمكن للأسطوانة السفلية أن تنتج انحرافًا معينًا تحت تأثير ضغط العمل للتعويض عن تأثير شكل اللفة العلوية، لتحقيق نصف قطر انحناء لف المنتج الأوسط والطرفين مماثل، تقليل خطأ التوحيد عرض المفصل الطولي للمنتج.

◆ شكل المقال: خطأ التوحيد لعرض التماس الطولي صغير. إذا تم ضبطه بشكل صحيح، فإن نصف قطر الانحناء للوسط وكلا طرفي المنتج يكونان قريبين تمامًا، ويمكن الحصول على توحيد عرض التماس الطولي للمنتج بدقة عالية.

◆ الخلفية: تضغط الأسطوانة العلوية للأسفل بينما تدور الأسطوانة السفلية؛ نهاية اللوحة تعتمد الانحناء بالضغط المباشر. لا توجد زاوية خلفية، ويتم التحكم في نهاية الحافة المستقيمة المتبقية على الدائرة القياسية، وتكون استدارة المنتج عالية.

◆ الانحناء المتماثل: تدور الأسطوانة السفلية بشكل إيجابي وسلبي، مما يؤدي إلى ثني طرفي اللوحة مسبقًا، ثم لف متناظر، ويكون للمنتج زاوية قائمة، ومن الصعب التحكم في الحافة المستقيمة المتبقية، والمنتج ذو استدارة سيئة

عملية اللف

◆ نهاية الانحناء:

① يتم فصل المسافة بين البكرات العلوية والسفلية (ترتفع الأسطوانة العلوية بمقدار قسم).
② تتحرك اللفة العلوية أفقيًا إلى اليسار أو اليمين، وموضعها هو أنه يمكن تثبيت اللوحة الفولاذية بين البكرات العلوية والسفلية عند سقوط اللفة العلوية.
③ تسقط اللفة العلوية
④ قم بقيادة الأسطوانة السفلية وثني الجزء المتبقي من الحافة المستقيمة من جانب المعالجة.
⑤ في نفس العملية، قم بثني الحافة المستقيمة المتبقية على الجانب الآخر.

◆ الانحناء المتماثل ：

① اضبط اللفة العلوية على وضع متماثل مع اللفة السفلية، ثم قم بتغذيتها في اللوحة الفولاذية.
② ابدأ تشغيل الأسطوانات اليسرى واليمنى واضغط عليهما بحيث تضغط الأسطوانة العلوية على اللوحة الفولاذية وتدفع الأسطوانة السفلية لثني اللوحة الفولاذية
③ قم بزيادة كمية الضغط تدريجيًا، وقم بتشغيل دوران أسطوانة العمل بشكل متكرر، لإكمال المعالجة الأنبوبية. وذلك لاستكمال ثني الاسطوانة.

◆ دي الشحن:

قم بتحريك البكرة العلوية إلى موضع الحد العلوي الأوسط، ولا يتحرك إطار القلب في مواضع أخرى. في هذا الوقت، يقوم جهاز الموازنة بموازنة اللفة العلوية. رف البقشيش تفريغ البقشيش.

نصيحة على إعادة تعيين الرف

عند لف قطع العمل ذات القوس الدائري وغيرها من عمليات الثني العادية، يتم ثني النهاية بشكل عام أولاً.
1) كما هو موضح في الشكل 5-3، قم بإزاحة اللفة العلوية إلى جانب واحد، واضبط الضغط السفلي على الارتفاع المقابل، ثم قم بثني أحد الأطراف أولاً.
2) قم بتدوير لفة العمل لثني القسم الأوسط.
3) قم بعكس تشغيل أسطوانة العمل، وحرك الجانب الأيمن من جزء الثني المكتمل إلى الموضع بالقرب من الأسطوانة السفلية اليمنى.
4) ترتفع اللفة العلوية وتنتقل إلى الجانب الآخر.
5) تقوم الأسطوانة العلوية بضبط الضغط السفلي إلى الارتفاع المقابل وتدفع أسطوانة العمل لثني الجزء المتبقي من القسم الأوسط.
6) وأخيرا، ثني نهاية الجانب الآخر.
