كيف تختلف مكابح الضغط CNC الترادفية عن مكابح الضغط CNC القياسية؟

في عالم تصنيع المعادن، تعد الدقة والكفاءة أمرًا بالغ الأهمية. من بين الآلات الأساسية لتشكيل الصفائح المعدنية هي آلة الضغط CNC - وهي أداة يتم التحكم فيها بواسطة الكمبيوتر وتستخدم لثني وتشكيل المعادن بدقة استثنائية. ومع ذلك، نظرًا لأن متطلبات الإنتاج أصبحت أكثر تعقيدًا، غالبًا ما يجد المصنعون أن مكابح الضغط الواحدة، بغض النظر عن مدى تقدمها، قد لا تكون كافية للتعامل مع قطع العمل الطويلة أو المشاريع كبيرة الحجم. هذا هو المكان جنبا إلى جنب مع الفرامل الصحافة CNC يدخل حيز التنفيذ.

في حين أن كلا النوعين من الآلات يشتركان في نفس الوظيفة الأساسية - ثني الصفائح المعدنية - إلا أنهما يختلفان في التصميم والقدرة والتشغيل والمرونة. إن فهم هذه الفروق يمكن أن يساعد الشركات المصنعة على اختيار الماكينة المناسبة لأهدافها الإنتاجية.

1. المفهوم الأساسي والوظيفة

إن مكابح الضغط CNC القياسية هي عبارة عن آلة مستقلة تتكون من آلة ثقب علوية وقالب سفلي، والتي تشكل معًا المعدن من خلال تطبيق قوة يمكن التحكم فيها. ويتحكم نظام التحكم العددي بالكمبيوتر (CNC) الخاص به في زاوية الانحناء، وتحديد الموقع، والقوة بدقة ملحوظة، مما يضمن الاتساق والتكرار عبر الدفعات.

في المقابل، تشتمل مكابح الضغط Tandem CNC على مكابح ضغط (أو في بعض الأحيان أكثر) متصلة وتعمل في انسجام تام من خلال نظام تحكم متكامل. يمكن لكل آلة أن تعمل بشكل مستقل أو متزامن، حسب احتياجات الإنتاج. يمكّن هذا الترتيب المزدوج المشغلين من التعامل مع قطع العمل الأطول التي قد تتجاوز قدرة مكابح الضغط الواحدة، مع الحفاظ على الدقة العالية المتوقعة من معدات CNC.

بشكل أساسي، يعمل التكوين الترادفي على توسيع طول الانحناء وقدرة الحمولة، مما يسمح بمرونة أكبر في التصنيع دون التضحية بالدقة.

2. تكوين الآلة وتصميمها

الفرق الهيكلي بين الاثنين واضح على الفور.

• مكابح الضغط CNC القياسية:
  تتميز عادةً بجسم آلة واحد، ونظام هيدروليكي أو كهربائي واحد، ووحدة تحكم واحدة. وهي مصممة للتعامل مع أطوال وحمولات قصوى محددة - على سبيل المثال، 3 أمتار و160 طنًا.

• جنبا إلى جنب مع الفرامل الصحافة CNC:

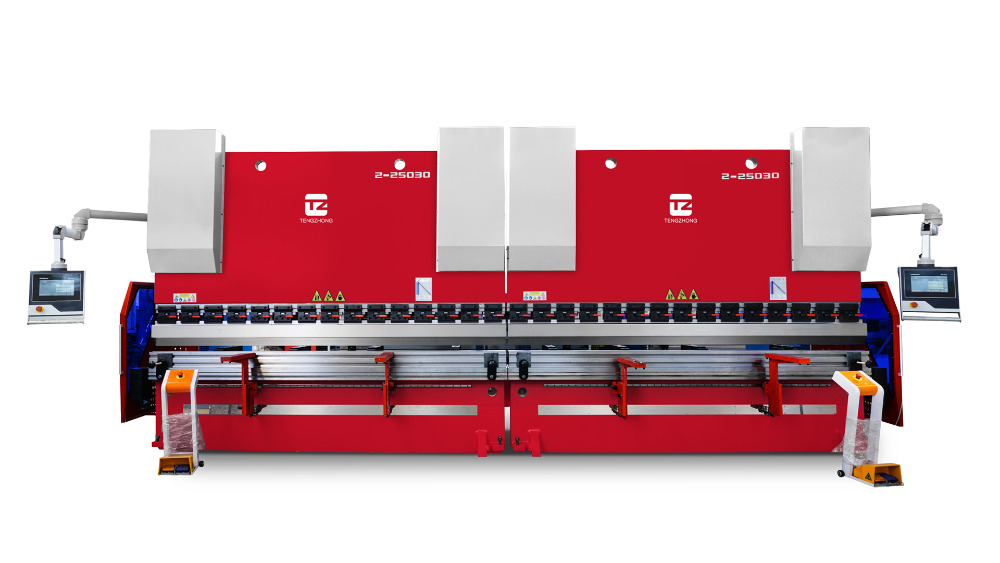

  يتكون من مكابح ضغط موضوعة جنبًا إلى جنب، كل منها مجهز بنظام هيدروليكي خاص بها، ومكبس، ومقياس خلفي. وترتبط هذه الأجهزة إلكترونيًا من خلال نظام التحكم الرئيسي والتابع، مما يسمح لكلا الجهازين بالعمل في تزامن مثالي كما لو كانا جهازًا واحدًا طويلًا.

عند توصيلها، يمكن للوحدة الترادفية التعامل مع أجزاء أكبر مثل الألواح الطويلة أو العبوات أو المكونات الهيكلية التي قد يتراوح طولها من 6 إلى 12 مترًا - وهي مهمة مستحيلة بالنسبة لفرامل الضغط القياسية.

تعتبر مرونة التصميم هذه مفيدة بشكل خاص في صناعات مثل الطيران، وبناء السفن، وطاقة الرياح، وآلات البناء، حيث تشيع المكونات كبيرة الحجم.

3. نظام التحكم والتزامن

نظام التحكم CNC هو "العقل" لأي مكابح ضغط، حيث يحدد مدى دقة تنفيذ الماكينة لمهام الثني.

أ مكابح الضغط CNC القياسية يستخدم وحدة تحكم واحدة لإدارة جميع العمليات - تحديد المواقع والضغط والزاوية - داخل مساحة العمل الخاصة به. النظام مستقل بذاته ومُحسّن للغاية ليناسب أبعاد الماكينة وقدرتها.

في أ جنبا إلى جنب مع الفرامل الصحافة CNC ، تصبح المزامنة أكثر تعقيدًا. يجب أن تنسق الآلتان حركاتهما بشكل مثالي لضمان الانحناء الموحد على طول قطعة العمل بالكامل. ولتحقيق ذلك، يربط نظام التحكم الترادفي المتقدم كلا وحدتي CNC عبر شبكة اتصالات.

تشمل وظائف المزامنة الرئيسية ما يلي:

• الحفاظ على سرعة رام ثابتة وضغط على كلا الجانبين.
• تنسيق مواضع المقياس الخلفي لمحاذاة الأجزاء بدقة.
• التأكد من تصحيح الانحرافات الزاوية تلقائيًا من خلال حلقات التغذية الراجعة.

لا يتطلب هذا المستوى من التنسيق وحدات تحكم قوية فحسب، بل يتطلب أيضًا ردود فعل دقيقة من أجهزة التشفير الخطية وأجهزة استشعار الضغط والصمامات الهيدروليكية.

4. أوضاع التشغيل

أnother major distinction lies in operation flexibility.

• أ standard CNC press brake operates independently. Every bending operation is performed within its own maximum length and capacity.

• أ Tandem CNC press brake, however, can operate in two modes:

  1. الوضع الترادفي: يتم ربط كلا الجهازين معًا للتعامل مع قطع العمل الطويلة أو الثقيلة.
  2. الوضع المستقل: تعمل كل آلة بشكل منفصل، وتؤدي مهام مختلفة في وقت واحد.

يتيح هذا التنوع للمصنعين التكيف بسرعة مع احتياجات الإنتاج المتنوعة. عندما لا تكون هناك حاجة إلى أجزاء طويلة، يمكن أن تعمل كل مكابح ضغط بشكل مستقل لمضاعفة الإنتاجية - مما يوفر بشكل أساسي جهازين في إعداد واحد.

5. قدرة الانحناء وحجم قطعة العمل

ولعل الفرق الأكثر وضوحا بين الجهازين هو قدرة الانحناء.

أ standard CNC press brake is ideal for typical sheet metal lengths — often between 1 to 4 meters — depending on its model. It is sufficient for most fabrication workshops dealing with small to medium parts, such as brackets, enclosures, or frames.

من ناحية أخرى، تم تصميم مكابح الضغط Tandem CNC خصيصًا لاستيعاب المكونات الطويلة جدًا والثقيلة. ومن خلال الجمع بين آلتين، قد يصل طول الانحناء الفعال إلى 8، 10، أو حتى 12 مترًا. وهذا يجعلها لا غنى عنها للصناعات التي تنتج الألواح الكبيرة، أبواب المصاعد، هياكل المركبات، أو مكونات الجسور.

علاوة على ذلك، نظرًا لتقاسم قوة الانحناء الإجمالية بين الوحدتين، يمكن للنظام الترادفي تحقيق حمولة أعلى دون الحاجة إلى مكابح ضغط ضخمة، والتي قد تكون مكلفة وصعبة النقل أو التثبيت.

6. متطلبات التثبيت والمساحة

أ standard CNC press brake requires a relatively compact footprint and can be installed easily in most workshops.

أ Tandem CNC press brake, by contrast, demands considerably more floor space due to its length and dual-machine structure. It also requires careful alignment during installation to ensure both machines are perfectly level and parallel.

أdditionally, tandem systems need more robust foundations to handle the combined load and prevent vibration or misalignment. The installation process is more complex and often involves technical assistance from the manufacturer or service engineers to calibrate synchronization and communication systems.

على الرغم من أن عملية الإعداد هذه قد تستغرق وقتًا أطول، إلا أن فوائد الأداء الناتجة غالبًا ما تبرر الجهد المبذول للمنشآت التي تتعامل مع المكونات واسعة النطاق.

7. الإنتاجية والكفاءة

تعد الإنتاجية الدافع الرئيسي وراء استخدام مكابح الضغط Tandem CNC.

في الوضع الترادفي، يمكن للمشغلين إنتاج مكونات طويلة في إعداد واحد بدلاً من تقسيمها إلى أقسام أصغر ولحامها لاحقًا - وهي عملية توفر الوقت والعمل مع تحسين الدقة وتقليل التشوه.

في الوضع المستقل، يمكن لمشغلين استخدام كل آلة على حدة لأجزاء مختلفة، مما يؤدي إلى مضاعفة الإنتاج بشكل فعال مقارنة بجهاز واحد كبير.

أ standard CNC press brake, while efficient for small and medium parts, lacks this operational flexibility. It is typically limited to sequential operations, which can slow down throughput when part variety or size changes frequently.

بالنسبة لبيئات الإنتاج عالية الخلط أو الطويلة، يوفر التكوين الترادفي ميزة كبيرة في كفاءة سير العمل.

8. الدقة والتكرار

يعتمد كلا النوعين من الماكينات على دقة CNC، لكن التحديات تختلف.

أ standard CNC press brake maintains accuracy through rigid frames, high-quality hydraulic or electric drives, and CNC compensation systems. The bending precision is typically within ±0.1 mm, sufficient for most manufacturing needs.

بالنسبة لفرامل الضغط Tandem CNC، يعد الحفاظ على الدقة المتسقة عبر طول الانحناء الممتد أكثر صعوبة. يجب أن يقوم النظام بمزامنة اثنين من الكباش المنفصلة والمقاييس الخلفية للتحرك بشكل مماثل. حتى الانحرافات الطفيفة يمكن أن تؤدي إلى انحناءات غير متساوية.

للتغلب على ذلك، تستخدم الأنظمة الترادفية المتقدمة المزامنة الإلكترونية، وأنظمة قياس الزاوية، وخوارزميات التعويض في الوقت الفعلي لضمان عمل كلا الجهازين كوحدة واحدة. عندما تتم معايرتها بشكل صحيح، يمكن للأنظمة الترادفية تحقيق دقة تعادل النماذج القياسية أو حتى تتفوق عليها.

9. الصيانة والتعقيد

تختلف احتياجات الصيانة أيضًا بين النوعين.

أ standard CNC press brake has fewer components, making it easier and less costly to maintain. Operators typically focus on hydraulic oil checks, alignment verification, lubrication, and periodic software updates.

أ Tandem CNC press brake, on the other hand, involves twice the number of hydraulic circuits, sensors, and controllers. Regular calibration of synchronization systems is essential. Troubleshooting can be more involved, as faults may arise in communication or alignment between the two units.

ومع ذلك، تم تصميم الآلات الترادفية الحديثة بأنظمة تشخيصية تعمل على تبسيط عملية الصيانة من خلال تنبيه المشغلين إلى مشكلات محددة قبل أن تؤثر على الإنتاج.

10. اعتبارات التكلفة

التكلفة هي عامل تمييز مهم آخر.

أ standard CNC press brake is more affordable and sufficient for small to medium-sized workshops. The initial investment, operating costs, and energy consumption are generally lower.

أ Tandem CNC press brake, being larger and more sophisticated, naturally involves a higher initial investment and greater installation and maintenance costs. However, it provides value in applications that require large parts or versatile production. When used effectively, its ability to operate as two machines in one setup can significantly offset the cost through productivity gains.

11. سيناريوهات التطبيق

لتلخيص حالات الاستخدام الأكثر ملاءمة لها:

• مكابح الضغط CNC القياسية:
  مثالية للمصنعين الصغار والمتوسطين الذين ينتجون مكونات مثل الأقواس أو الألواح أو الإطارات التي تتلاءم مع أطوال الماكينة القياسية.

• جنبا إلى جنب مع الفرامل الصحافة CNC:
  مناسب بشكل أفضل للصناعات واسعة النطاق - الفضاء الجوي، وبناء السفن، وآلات البناء، والنقل، والطاقة المتجددة - حيث تكون قطع العمل الطويلة أو الثقيلة شائعة وتكون قدرة الانحناء العالية أمرًا بالغ الأهمية.

12. عوامل القرار للمصنعين

عند الاختيار بين مكابح الضغط القياسية أو الترادفية، يجب أن توجه عدة عوامل الاختيار:

1. طول الشغل: إذا تجاوزت الأجزاء في كثير من الأحيان 4 أمتار، يكون الإعداد الترادفي أكثر عملية.
2. حجم الإنتاج: بالنسبة للعمليات عالية الخلط والمنخفضة الحجم، تكون مكابح الضغط القياسية فعالة من حيث التكلفة؛ بالنسبة للإنتاج على نطاق واسع وأجزاء طويلة، يتفوق النظام الترادفي.
3. أvailable Space: تتطلب الآلات الترادفية مساحة تركيب كبيرة وأساسًا متينًا.
4. الميزانية وعائد الاستثمار: على الرغم من أن التكلفة الأولية لمكابح الضغط الترادفية أعلى، إلا أن وضع التشغيل المزدوج الخاص بها يمكن أن يحسن العائد على الاستثمار على المدى الطويل.
5. مستوى مهارة المشغل: تتطلب الأجهزة الترادفية مشغلين مدربين على دراية بالمزامنة ومعايرة النظام.

13. الاتجاهات المستقبلية والتطورات التكنولوجية

تستمر الفجوة بين مكابح الضغط القياسية والترادفية في التضييق مع تقدم التكنولوجيا. تشتمل أنظمة CNC الحديثة على الانحناء بمساعدة الذكاء الاصطناعي، وتصحيح الزاوية التلقائي، والمراقبة القائمة على إنترنت الأشياء، مما يعزز كلا النوعين من الآلات.

بالنسبة للأنظمة الترادفية، تركز التطورات المستقبلية على المزامنة المبسطة وكفاءة الطاقة وتعديلات الإعداد الآلية. مع تطور التصنيع الرقمي، فإن دمج مكابح الضغط في المصانع الذكية سيسمح بالاتصال السلس بين آلات متعددة، مما يؤدي إلى تحسين سير العمل وتقليل وقت التوقف عن العمل.

الاستنتاج

أ Tandem CNC press brake and a standard CNC press brake serve the same fundamental purpose — bending metal with precision — but they cater to very different production needs. The standard version offers simplicity, efficiency, and affordability for everyday sheet metal fabrication, while the tandem configuration provides unmatched flexibility, extended capacity, and productivity for handling oversized or high-volume parts.

ويعتمد الاختيار بين الاثنين إلى حد كبير على حجم قطع العمل ومتطلبات الإنتاج والأهداف التشغيلية طويلة المدى. بالنسبة لورش العمل التي تركز على تعدد الاستخدامات وقابلية التوسع، تمثل مكابح الضغط Tandem CNC استثمارًا استراتيجيًا في كل من السعة والإمكانات.

وفي النهاية، فإن فهم كيفية اختلاف هذين النظامين يسمح للمصنعين باتخاذ قرارات مستنيرة - مما يضمن توافق معدات الثني الخاصة بهم مع متطلبات الإنتاج الحالية والمستقبلية.
