ما هو الفرق بين آلة لفة لوحة ثلاثية وأربعة لفة؟

في عالم تصنيع المعادن ، قلة من الآلات أساسية لإنشاء أشكال أسطواني ومخروطية مثل آلة لف اللوحة . هذه الأدوات القوية تنحني صفائح المعادن المسطحة إلى منحنيات ، وتشكل كل شيء من أوعية الضغط الضخمة وأبراج توربينات الرياح إلى العناصر المعمارية والأنابيب الصناعية. عند الشروع في الرحلة لاختيار المعدات المناسبة لمتجر أو مشروع ، فإن السؤال الأكثر شيوعًا والحرجة هو: هل يجب أن تختار آلة لفة من ثلاثة ألواح أو أربع لفات؟

هذه ليست مسألة أن يكون الشخص "أفضل" عالميًا من الآخر. بدلاً من ذلك ، يتعلق الأمر بفهم الاختلافات الأساسية في تصميمها وتشغيلها وقدراتها على مطابقة الجهاز المناسب مع المطالب المحددة للعمل. يعتمد الاختيار على عوامل مثل حجم الإنتاج ، والدقة المطلوبة ، وأنواع المواد ، وبالطبع الميزانية.

ستوفر هذه المقالة مقارنة مفصلة وغير متحيزة لآلات لفة الألواح الثلاثة واللوحات الأربعة ، وتحطيم ميكانيكاها ، ومزاياها ، وقيودها ، والتطبيقات المثالية لتمكينك من المعرفة اللازمة لاتخاذ قرار مستنير.

الوظيفة الأساسية: كيف يعمل لفائف الصفائح

في أبسطه ، يتضمن تدحرج اللوحة مرنًا ومتشوهًا للورقة المعدنية حول محور مركزي. يستخدم الماكينة مزيجًا من القوة ولفائف مكونة بدقة لفرض دائرة نصف قطرها متسقة على قطعة العمل. يملي عدد القوائم وتكوينها مباشرة كيف يتعامل الجهاز مع المعدن ، وخاصة في بداية ونهاية عملية الانحناء.

آلة تدحرج اللوحة الثلاثة: البساطة والقوة

التكوين الثلاثة هو التصميم الكلاسيكي الذي تم اختباره للوقت. كما يوحي الاسم ، يتكون من ثلاث لفات: لفتين سفليتين ولفافة علوية واحدة.

هناك نوعان فرعيان أساسيان لآلات الثلاثة:

قرصة أولية (أسطوانة قرصة): هذا هو النوع الأكثر شيوعا. القوائم السفلية هي مدفوعة بالطاقة وثابتة في الموضع. تتحرك لفة العلوي عموديًا لتطبيق الضغط وقرص الورقة ضد اللفات السفلية. لبدء الانحناء ، يجب تغذية الورقة المعدنية يدويًا في الجهاز حتى تصل إلى توقف خلفي. تنحدر اللف العليا ، وينقل الورقة ، وتدور لفات السفلى مدفوعة لسحب المادة من خلالها ، وينحنيها ضد اللفة العلوية.

نوع الهرم: في هذا النمط الأقدم ، يتم ترتيب القوائم في شكل هرم. تتركز لفة العلوية فوق لفات السفلية. يمكن أن تتحرك جميع القوائم الثلاثة. على الرغم من حلها إلى حد كبير من خلال التصميمات الأكثر حداثة ، إلا أن آلات الهرم معروفة بقدرتها على التعامل مع لوحات سميكة للغاية.

المزايا الرئيسية لآلة ثلاثية:

انخفاض الاستثمار الأولي: بشكل عام ، تحتوي آلات الثلاثة على نظام ميكانيكي وهيدروليكي أبسط ، مما يجعلها أكثر تكلفة للشراء. هذه ميزة كبيرة لمتاجر FAB الأصغر أو الشركات الناشئة أو العمليات بأقل ميزانية آلة لفائف الصفائح .

بناء قوي: مع وجود عدد أقل من الأجزاء المتحركة ، غالبًا ما يتم بناؤها لتكون وعرة للغاية ومناسبة تمامًا صفيحة الشاقة والانحناء جدا صفيحة فولاذية سميكة .

تشغيل أبسط وصيانة: عادة ما تكون أنظمة التحكم أقل تعقيدًا ، ويمكن أن تكون الصيانة أكثر وضوحًا بسبب الترتيب الأقل تعقيدًا للمكونات.

سعة أقصى أكبر: بالنسبة لنقطة سعر معينة ، غالبًا ما تفتخر آلة بثلاثة لاعبين بسعة الحد الأقصى للسماكة مقارنةً بآلة رباعية.

القيود الرئيسية لآلة ثلاثة لول:

نهايات مسطحة (مطلوبة قبل الانحناء): هذا هو العيب الأكثر أهمية. لا يمكن لتصميم القرص الأولي ثني الحواف الرائدة والمتزايدة للوحة دون تشغيل ثانوي. يجب أن تكون هذه الأقسام المسطحة غير المرتبطة "مسبقًا" على فرامل الصحافة أو باستخدام آلة التدوير نفسها في عملية مرهقة متعددة الخطوات. هذا يضيف الوقت ، ويتطلب مهارة مشغل إضافية ، ويمكن أن يؤدي إلى تناقضات.

أقل دقة: يعد تحقيق أسطوانة مثالية بنصف قطر ثابت من الحافة إلى الحافة أكثر تحديا ويعتمد على المشغل بسبب مشكلة النهاية المسطحة.

كفاءة أقل: إن الحاجة إلى الانحناء المسبق والتغذية اليدوية للمواد تجعل العملية الإجمالية أبطأ ، وهو أقل مثالية تصنيع المعادن عالية الحجم البيئات.

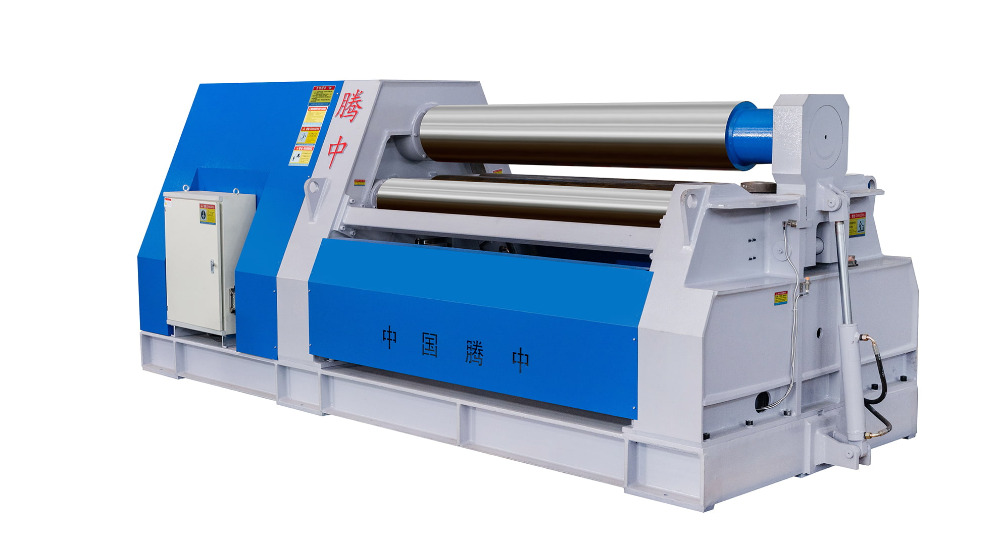

آلة تدحرج الألواح الأربعة: الدقة والكفاءة

يضيف آلة الدوران الأربعة لفة رابعة حرجة إلى المعادلة. ويتميز عادة اثنين من لفات منخفضة و اثنين من لفات العلوي. تم تصميم التكوين للتغلب على القيد الأساسي لتصميم الثلاثة.

في إعداد قياسي أربعة لول:

لفة الخلفية السفلى هي لفة مدفوعة رئيسية.

يمكن أن تتحرك لفة الأمامية السفلى واللفافة الخلفية العلوية رأسياً.

غالبًا ما يتم إصلاح لفة الأمامية العلوية أو يمكن أن تحافظ عليها.

الميزة الثورية: القضاء على الأطراف المسطحة

تكمن عبقرية آلة الرول الأربعة في قدرتها على السيطرة على اللوحة من أعلى وأسفل قبل تبدأ عملية الانحناء. إليك كيف تعمل:

تحميل: يتم إدخال اللوحة بين لفات الخلفية الأمامية والرقم العلوي.

التثبيت: ترتفع اللفرة الأمامية السفلية ، وينحدر اللف الخلفي العلوي ، وتكثف اللوحة بحزم. ليست هناك حاجة لتغذية اللوحة إلى توقف خلفي.

قبل الانضمام إلى الحافة الأمامية: مع تثبيت اللوحة ، تنحدر لفة الأمامية العلوية لتنظيف الحافة الأمامية للوحة ضد اللف الخلفي الأسفل الرئيسي. يحدث هذا تلقائيًا ، مباشرة في بداية الدورة.

المتداول: بمجرد الانحناء الحافة الأمامية ، يستمر الماكينة مع عملية التدحرج الكاملة. تدور لفات ، وتشكيل اللوحة في اسطوانة.

قبل الانحناء الحافة الخلفية: عند اكتمال القائمة تقريبًا ، يمكن للماكينة استخدام نفس إجراء التثبيت والانحناء للتخلي عن الحافة الخلفية قبل اكتمال الجزء وإطلاقه.

هذه العملية المتكاملة هي السبب في أن آلات الرول الأربعة مرادفة لـ دقة لوحة المتداول و صفيحة CNC الانحناء .

المزايا الرئيسية لآلة الأربعة:

لا توجد نهايات مسطحة / انحناء مسبق المتكامل: أكبر فائدة واحدة. إنه يلغي تمامًا عملية الانحناء الثانوية ، مما يوفر قدراً هائلاً من الوقت والعمل.

الدقة الفائقة والاتساق: يوفر إجراء التثبيت تحكمًا فائقًا على قطعة العمل ، مما يقلل من الانزلاق وضمان اسطوانة متماثلة تمامًا مع دائرة نصف قطرها متسقة عبر طولها بالكامل. هذا أمر بالغ الأهمية تصنيع الأسطوانة الصناعية .

زيادة الإنتاجية والأتمتة: العملية أسرع ، وتتطلب تدخلًا يدويًا أقل ، وأسهل بكثير الاندماج مع أنظمة التحكم في CNC . هذا يجعلها مثالية ل تشكيل المعادن الآلية الخلايا.

عملية أسهل: على الرغم من أن الجهاز نفسه أكثر تعقيدًا ، إلا أن عملية المتداول الفعلية تكون أبسط بالنسبة للمشغل ، مما يتطلب مهارة أقل لتحقيق نتائج مثالية. ميزات مثل آلة المتداول المخروط غالبًا ما تكون الوظائف أسهل وأكثر دقة في تصميم أربعة لول.

سلامة تحسين: يتمتع المشغل بتفاعل أقل مع اللوحة المتحركة ، حيث يتم تثبيته والتحكم فيه طوال العملية.

القيود الرئيسية لآلة أربعة لول:

التكلفة الأولية الأعلى: إن التعقيد المضافة للفة الرابعة ، ونظام القيادة الخاص به ، والضوابط الأكثر تطوراً يؤدي إلى ارتفاع سعر الشراء.

أقل بقليل من السعة القصوى: بالنسبة لآلة ذات حجم وتكلفة مادية مماثلة ، قد يكون لسعة السمك بأربعة لاعب أقل قليلاً من آلة ثلاثية الوعرة ، حيث يتم تداول بعض القوة من أجل التعقيد والدقة.

زيادة تعقيد الصيانة: مع المزيد من الأجزاء المتحركة والهيدروليات المتقدمة والإلكترونيات ، تتطلب الصيانة المزيد من المعرفة المتخصصة.

مقارنة وجها لوجه: جدول ملخص

اتخاذ الاختيار الصحيح لعملياتك

يتلخص القرار بين آلة ثلاثية وثلاثة لاعبين في نهاية المطاف إلى احتياجاتك المحددة.

اختر آلة لف لوحة ثلاثية إذا:

لك أعمال تصنيع المعادن هو بميزانية محدودة.

يركز عملك بشكل أساسي على لوحة قياس ثقيلة حيث يكون السمك الشديد هو الشاغل الرئيسي ، وليس الناتج ذو الحجم العالي.

لديك بالفعل فرامل الصحافة قادرة على التعامل مع عمليات ما قبل الانحناء.

عمليات الإنتاج الخاصة بك أقصر ، ويمكنك تحمل الوقت الإضافي اللازم للانحناء المسبق.

أنت تعمل على مجموعة واسعة من المشاريع لمرة واحدة بدلاً من أشواط عالية الحجم.

اختر جهاز لفائف الألواح المكونة من أربع لفة إذا:

إنتاجية و كفاءة هي أولوياتك العليا.

تحتاج إلى جودة عالية الدقة ومتسقة لكل جزء ، كما في تصنيع وعاء الضغط أو لفة الأنابيب التجارية .

تريد تقليل تكاليف العمالة والتعامل اليدوي عن طريق أتمتة عملية الانحناء.

تخطط لدمج الجهاز في تصنيع المعادن CNC سير العمل.

يمكن تبرير الاستثمار الأولي الأعلى من خلال عائد أسرع على الاستثمار (ROI) من خلال زيادة الإنتاجية وانخفاض تكاليف العمالة.

خاتمة

في النقاش بين الآلات الثلاثة لتلوين اللوحات الأربع ، لا يوجد فائز صريح. تظل آلة الدوران الثلاثة بمثابة ركيزة من القوة والقدرة على تحمل التكاليف ، وهي مناسبة مثالية للعديد من متاجر العمل التي تقدر المتانة ولديها وسيلة للتعامل مع المراوغات التشغيلية. على العكس من ذلك ، فإن آلة اللولب الأربعة هي شهادة على كفاءة الهندسة الحديثة ، المصممة لزيادة الإنتاج والدقة والربحية في بيئات الإنتاج المتطلبة.

إن فهم الاختلافات الميكانيكية الأساسية-وعلى الأخص ، فإن قدرة الدورات الأربعة على المشابك والانحناء المسبق تلقائيًا-هو مفتاح تقييم قيمتها لك صفيحة الآلات المعدنية الاحتياجات. من خلال وزن متطلبات مشروعك بعناية ، وحجم الإنتاج ، والمعلمات المالية ، يمكنك تحديد الجهاز الذي سيشكل حقًا مستقبل قدرات التصنيع الخاصة بك.
